特注ケーブル加工
制御用・信号用ケーブル
あじろがい装
電源ケーブル製作
映像信号・音声信号・制御用信号ケーブルの特注加工承ります。
高周波同軸コネクターやＤサブ等のコネクターにケーブルを半田付けする製作加工をお受け致します。
見積依頼書をＦＡＸでお送り下さい。
高周波同軸ケーブルに塩害対策用のあじろ鎧装をかける加工も承ります。
詳しくはお問い合わせください。
プラグ付電源ケーブルの特注加工も承ります。最小ロット・納期等お問い合わせください。
| 法律の改正により令和２年７月１日からレジ袋の無料配布を終了致しました。マイバッグ等のご持参をお願いします。 |
Ｇｏｏｇｌｅ・Yahoo・Bingのキャッシュファイルをごらんの方はこちらから最新版へお越しください。 |
ケーブル加工 制御用・信号用ケーブルのプラグ加工
ケーブル加工 秋葉原 の専門店 九州電気。 信号ケーブルで手作り可能なものは一点から製作可能です。映像・ 音声・ 制御・ ＤＣ電源など何でも相談承ります。
映像信号・ 音声信号・ 制御用信号ケーブルの 特注加工 が一番得意です。
高周波同軸コネクター や Ｄサブ等 のコネクターにケーブルを半田付けする 製作加工 を 短納期でお受け致します。
特注制作加工をご依頼のお客様は見積依頼書をＦＡＸでお送り下さい。 使用コネクター と 結線図面 をご指示ください。
ケーブルに指定がある場合はお知らせ下さい。
長さをきっちり合わせたい場合は コネクターの首首の長さ か 頭頭の長さ かご指定下さい。
首首 はコネクターの付け根からで目に見えているケーブル部分の長さです。
ほぼ機器間の長さですが太いケーブルや 硬いケーブルではＲを取る事を考慮して下さい。
頭頭 はコネクターの先端部分からの全長です。
向かい合わせに機器がある場合はほぼ 機器間 の長さですが横並びの場合は届かなくなります。
ご注意下さい。せっかく加工して後５ｃｍ足りない等の事故が無いよう長さは十分熟慮して下さい。
同軸ケーブル・同軸コネクタ
主に通信、音声・ 映像機器の 配線用 として用いられる 高周波信号用ケーブル。外部への 電磁波 の漏れが少ないのが 特徴 です。
接続 にはケーブルごとに専用の コネクタ を用います。

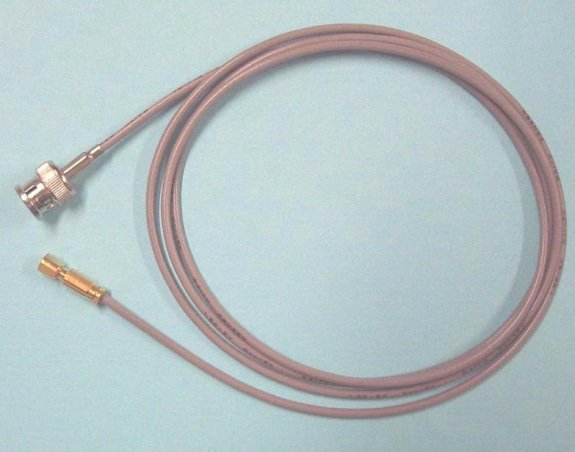

特注は SMA、SMB, SMC, MCX、BNC、TNC, M型、N型、その他各種ケーブルとコネクターに対応致します。
同軸ケーブルに関してはこちらをご覧下さい。
同じコネクター同士だけでなく、オスメス延長や異種同士なども可能な場合があります。
コネクターが入手できるものであれば製作致します。

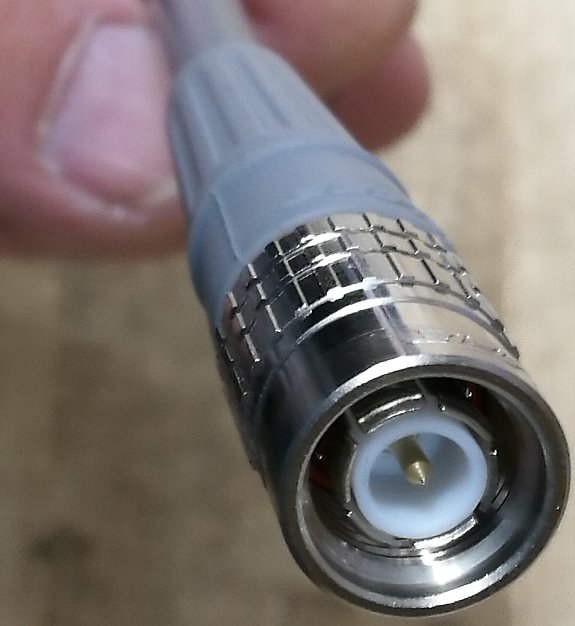

HD-SDI信号用の業務用デジタル映像ケーブル
BNCプラグ加工は短納期で製作可能です。
カナレ電気の圧着型BNCﾌﾟﾗｸﾞの加工は店頭ですぐに対応可能です。
その他の半田付けﾌﾟﾗｸﾞの場合は工場製作になります。材料の発送・加工・返送と手順を踏んでいくので
納期等はその都度変動致します。く わしくはメールまたはFAXでお問い合わせ下さい。
Ｄ-ｓｕｂコネクタ・５７シリーズ・角型コネクター
コンピューター と 周辺機器 を 接続 するためのケーブルも コネクタ 加工致します。ＤサブのＲＳ２３２Ｃ， ＲＳ４２２、 ５７シリーズのプリンターケーブル、各種インターフェースケーブル。
ＳＣＳＩケーブル、 Ｖ３５ケーブル、 分岐ケーブル等メールまたはFAXでお問い合わせ下さい。
加工依頼の際は必ず指定結線図面を添付の上お問い合わせ下さい。

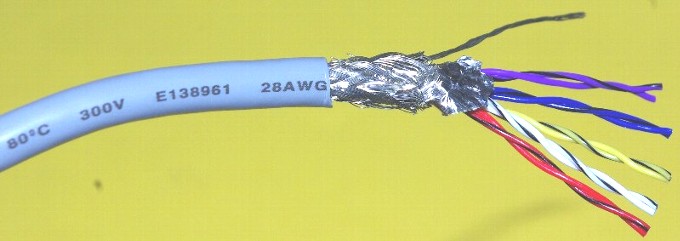

使用するケーブルは多心の 計装用のツイストシールド線 や ＭＶＶＳマイクシールド線 になります。
ケーブルのご指定がある場合も可能な限り対応致します。
機器接続コード

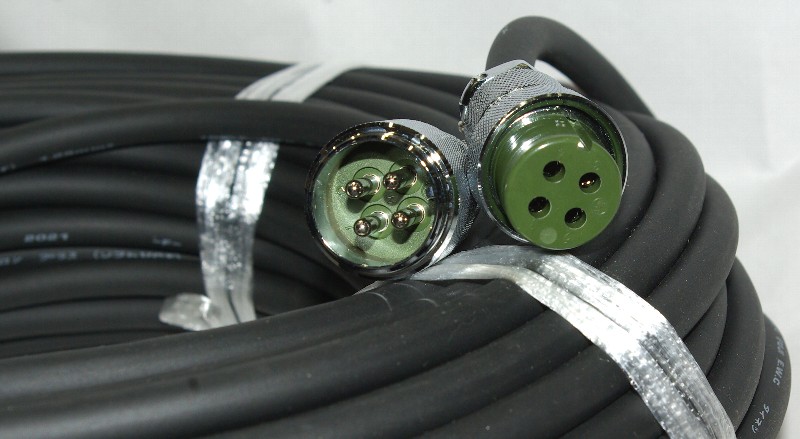

ご指定のコネクター・コードを使用して製作いたします。
音声接続コード
カナレ電気のケーブル や カナレ電気のコネクター を使った加工も一部可能です。
メールまたはFAXでお問い合わせ下さい。

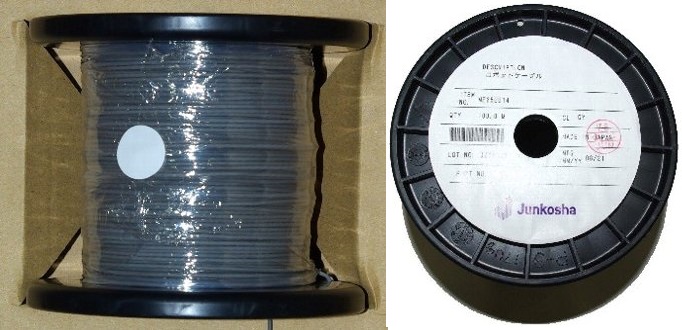

潤工社 特殊電線
ロボット・工作機械も製造している潤工社のケーブル。１００ｍから受注生産可能です。宇宙開発に通信ケーブルを納入している高信頼のメーカーですが小ロットで対応しています。
納期は受注後約一ヶ月程度です。写真はロボットケーブルの製作例です。
あじろ鎧装（あじろがいそう・あじろ外装）metal braid armour
産業用・船舶用として主に通信、音声・ 映像機器の 配線用 として用いられる 高周波信号用ケーブルデータ通信用ＬＡＮケーブル光ファイバケーブルなどに塩害対策として施される外装加工。
堅く扱いにくい面はあるが、機械的損傷に強く、設計および工事の両面において特別な保護対策が不要。
機械的保護を要求される電線に施される鉄線編組で出来た外装のケーブルで過酷な使用環境下でも
高品位な信号伝送が可能なケーブルです。一般的な外装より丈夫なため、よろいの鎧装となっています。
船用電線は特に高い耐外傷性が要求され、これに応えるため絶縁層やその上に被せる保護層の更にその上に
鉄などの金属線を編組状に 編み込んで構成した金属編組あじろがい装を設けたものが用いられています。
（あじろ・アジロと略称されています）
あじろにより、局所的な曲げやねじれ箇所に生じるおそれのある特性変化を抑制することが出来ます。
特殊な場合を除いてほとんどの船舶に採用されている電線で、船舶以外にも工事現場や工業プラント等で
使用されています。金属編組の上に塗装が標準ですが編その上にビニルシース加工も可能です。
対応できるケーブルの種類や納期に関してはお問い合わせください。
電源ケーブル

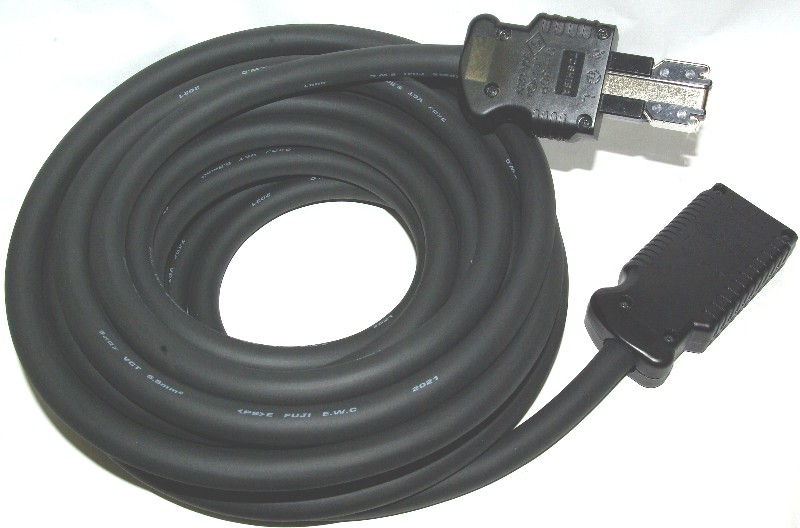

電源の特注ケーブルの一例です。舞台・劇場照明用のＣ型３０Ａのオスメス延長コードです。
製作可能な電源コードは両端のコネクターの定格電圧・定格容量が同じものだけです。
ＯＡ用サーバー用プラグ付電源ケーブルなどでリストにないものも製作加工可能です。
納期・最小ロット等お問い合わせください。
製作の例をご紹介します。

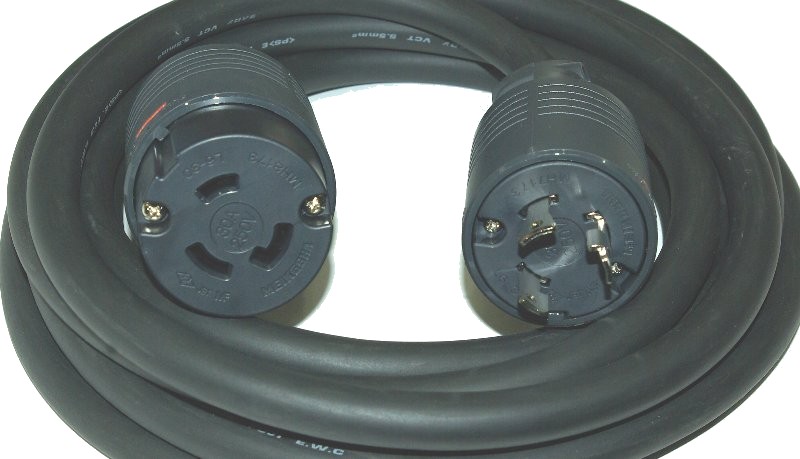

ＮＥＭＡ規格Ｌ６－３０の電源延長コードです。
２５０Ｖ３０Ａの接地付電源延長でサーバーの電源やＵＰＳ出力の延長接続に使われます。

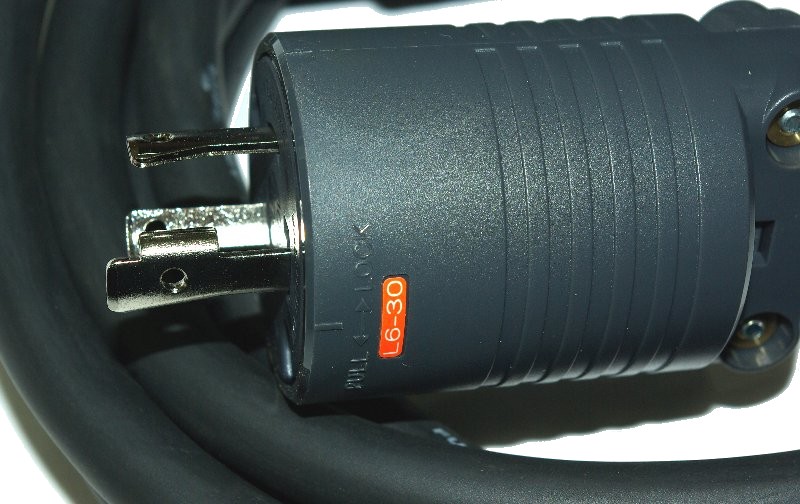

L6-30のプラグ部分です。黒いソフトビニルで加工した例です。

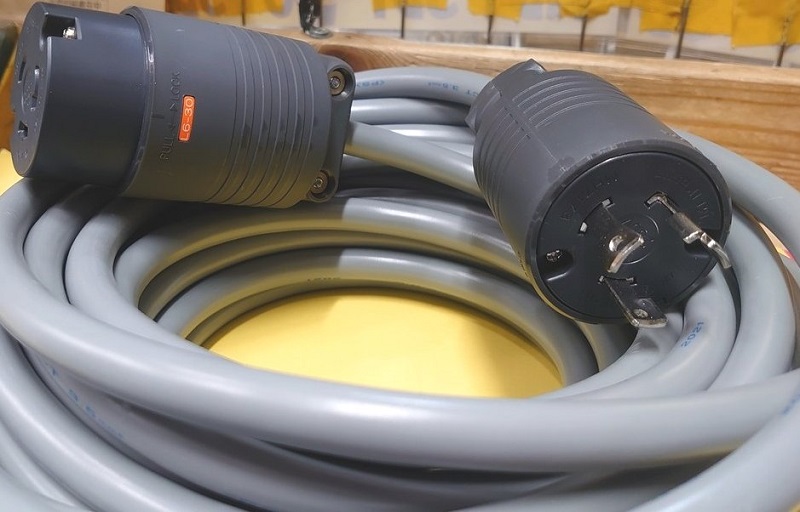

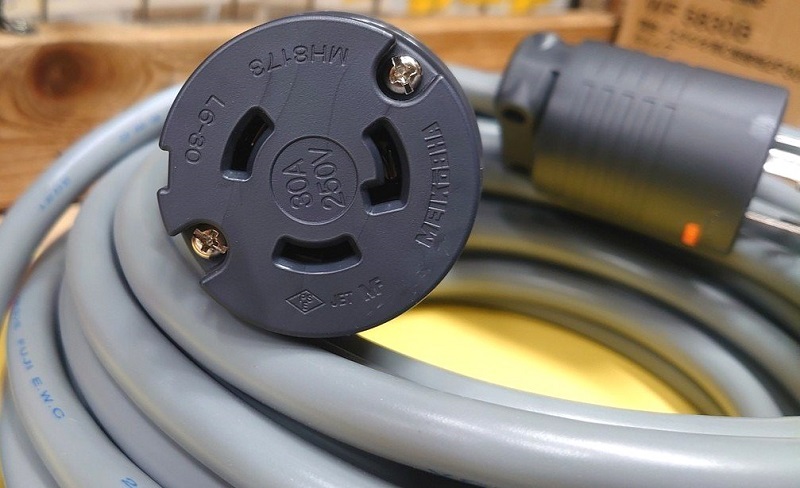

もう一種類普通のVCTケーブルで加工した例で
このように同じ電圧・電流容量のケーブルは加工可能です。
国内電源規格のＰＳＥ取得のコネクターとＰＳＥ取得のケーブルを使った加工で
完成された状態ではＰＳＥを持っていませんが申請すればすぐに取得できる製品の状態での販売になります。
これがＮＥＭＡ規格準拠のＬ６－３０Ｒです。
配線器具専門メーカーで製作・加工されたものです。
電源に関しては電気用品安全法の適用を受けるため簡単に店頭で手作りすることはできません。
経産省のホームページをご確認ください。
認可工場に依頼して製作するため納期がかかります。
また使用できるコネクターも国内規格に適合するものだけです。
もうひとつ電源コードをご紹介します。
ＮＥＭＡ規格準拠のＬ６－２０Ｐプラグ付電源コードです。
２５０Ｖ２０Ａの定格のＬ６－２０Ｐと組み合わせるには同じ定格を持つ
ＩＥＣ－３２０規格のＣ－１９型電源プラグになります。
このコードはＮＥＭＡ規格Ｌ６－２０Ｐ付きの電源コードのお問い合わせが多くお客様のご要望で製作し
標準在庫品にしたものです。
Ｃ－１３との組み合わせも変換コードと組み合わせれば可能になります。
直接Ｌ６－２０ＰとＣ－１３の組み合わせは製作不可能です。
定格の異なるもの同士の加工は工場が受けてくれません。
電源に関してはお問い合わせが多いので参考になるよう
以前、お問い合わせのあったお客様に返信したメール内容を掲載しますのでご確認ください。
----------------------------------------------------
お世話になっております。
お問い合わせありがとうございます。
電源ケーブルの製作については下記の条件での受注となります。
仕様の詳細な情報が必要となります。
プラグ(オス側)とコネクタ(メス側)の仕様
(定格・形状・必要な規格等)
使用する電源ケーブルの仕様
(電線の種類、サイズ等)
最少受注単位は100本から
納期は30日程度
上記の条件で宜しければ、情報をいただき次第見積もりをいたします。
宜しくお願い致します。
-----------------------------------------------------
お世話になっております。
この度お問い合わせをいただいた件について下記の内容をご確認下さい。
延長コードを製作す場合日本の電気用品安全法(PSE法)をクリアするためにはいくつかの条件があります。
a定格容量の固定
定格電圧125V/250V 定格電流15A/20Aを満たす
bコードの二重被覆化
キャブタイヤコードもしくは保護被覆意を施したコードに限定
cコードと一体成型された差込ﾌﾟﾗｸﾞの材料規定化
dコード接続部の信頼性の向上
e表示の追加
「コードを束ねての使用を禁止」の旨を表示
延長コードセットの適合表示を示す「コ」の表示
上記の条件の内お客様ご指定の仕様の場合a,b,d.eを満たすことが出来ません。
PSE法について詳しいことは経済産業省ホームページをご参照ください。
https://www.meti.go.jp/policy/consumer/seian/denan/example.html
以上の理由によりこの商品の製作を承る事は出来ません。
お役にたてず申し訳ございませんが何卒ご了承下さい。
よろしくお願い致します。
--------------------------------------------
お世話になっております。
お問い合わせいただいた件について回答いたします。
下記の内容をご確認下さい。
ご指定の仕様の電源ケーブル
プラグ側 250V20A引掛け型3P(WF2320WKコンセントに対応)
コネクタ側 IEC60320 C13
は弊社では取り扱いが出来ません。
C13コネクタの定格は250V10Aであるため250V20A定格のプラグとの組み合わせの電源ケーブルは
日本のPSE認証を取得できません。
そのため弊社で取引のあるメーカーや工場では製作不可となります。
また上記のとおりC13コネクタは125V20Aに対応しておりません。
実際の消費電力を見ますとC13でも問題はないと思われますが、電源ケーブルとしての製作販売は出来ません。
お役にたてず申し訳ございませんが何卒ご了承下さい。
よろしくお願い致します。
----------------------------------------------
お世話になっております。
この度お問い合わせをいただいた件について下記の内容をご確認下さい。
L5-30と5-15では定格電流容量が異なるため変換する商品はございません。
※日本の安全認証(PSE)の取得が出来ない為です。
そのためUPS等の電源供給に使用する際にはお客様ご自身で自作をしていただく必要がございます。
その際は以下の点にご注意ください。
使用する機器が必要とする電流容量が15A以下であること。
※15Aを超える容量の機器はそもそも5-15からの電源供給は出来ません。
----------------------------------------------
海外向け電源ケーブル
海外電源プラグ付ケーブルなどでリストにないものも製作加工可能です。ただし国内販売に制約を受けるため依頼できる工場に制限があります。
以前、お問い合わせのあったお客様に返信したメール内容を掲載しますのでご確認ください。
----------------------------------------------------
お世話になっております。
先程はお電話にてご対応いただきありがとうございました。
下記の内容をご確認頂き、エンドユーザー様へご連絡願います。
UL規格の電源コードは、国内向けには使用が出来ません。
そのため制作時及び見積取得の際には、エンドユーザー様より使用用途証明をいただく必要がございます。
(日本国内での使用をしない旨の念書とお考え下さい。)
弊社でUL規格の電源コードの製作を承る場合、メーカーは平河ヒューテック様となります。
下記に平河ヒューテックのカタログのURLを記載致します。
https://www.hewtech.co.jp/products/cable-lineup/accord.html
こちらでプラグやケーブルの選定をしていただきます様願います。
選定結果と使用用途証明を頂ければ、メーカーへ見積の依頼をいたします。
弊社へ回答が届き次第、貴社へ報告をいたします。
大変お手数ですが、何卒ご了承ください。
よろしくお願い致します。
--------------------------------------------
お世話になっております。
お問い合わせありがとうございます。
下記の内容をご確認下さい。
①オーストラリア・ニュージーランドへの対応
前回紹介した海外用タップは、それぞれの国の形状に合わせた電源ケーブルを接続して使用する商品です。
ご指摘どおりオーストラリア及びニュージーランドについては、Oタイプの使用が一般的だと思います。
この場合弊社で用が可能な商品は下記の商品となります。
メーカー 井筒製作所
型番 NS-53
プラグ Ｏタイプ3Ｐ 規格AS31212 承認SAA
コード H03VV-F 3×0.75sq 規格AS3191 承認SAA
コネクター IEC320 C13 規格AS3109 承認SAA
条長 1.9m(受注数量によってはケーブル条長は指定が可能です。)
定格 250V 7.5A
こちらの商品は弊社在庫品では無い為、取り寄せ対応となります。
ご希望の数量等をご連絡いただければ、見積を回答いたします。
②フューズの有無
タップ・電源コードどちらもフューズは入っておりません。
③使用容量について
タップ側は250V13Aが定格容量ですが、実際に使用する場合は電源供給側の定格が重要となります。
オーストラリア・ニュージーランドの場合は、Oタイプのコンセントが一般的です。
その場合は定格が250V10Aとなります。
ただ、①で紹介した電源コードを使用する場合はケーブルの容量も考慮する必要がございます。
この商品は250V7.5Aが定格容量となります。
ご使用容量は、定格が一番少ない容量が適用されます。
また、タップが一つの場合も三つ連結する場合でも全体の定格容量は変わりません。
口数が増えると、それぞれの一口に対する容量は少なくなっていきますのでご注意ください。
以上、弊社からの回答と致します。
よろしくお願い致します。
----------------------------------------------
