平成28年度 下期 第二種 電気工事士技能試験問題

第二種電気工事士技能試験の過去問題集です。
平成28年12月3日に実施された下期の問題です。
これは財団法人電気技術者試験センターが作成した過去問題リストから抜粋したものです。
毎年似た問題が公表候補問題の中に含まれるので参考にして下さい。
今年の公表候補問題No.2、No.3、No.6、No.10が下期の試験に使われました。

問題

図に示す低圧屋内配線工事を与えられた材料を使用し、<施工条件>に従って完成させなさい。
ただし、-----で示した部分は施工を省略する。
なお、VVF用ジョイントボックス及びスイッチボックスは支給していないので、その取り付けは省略する。

注:1.図記号は原則としてJIS 0303:2000に準拠している。
また、作業に直接関係ない部分等は省略又は簡略化してある。
2.Rは、ランプレセプタクルを示す。

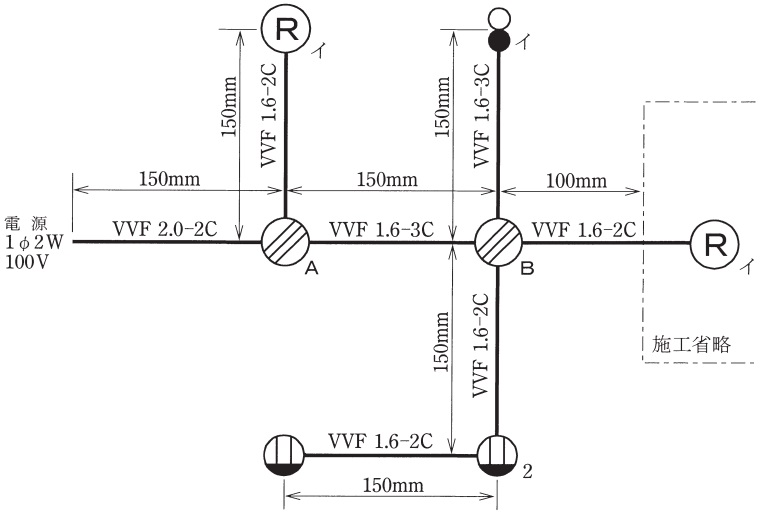

候補問題2

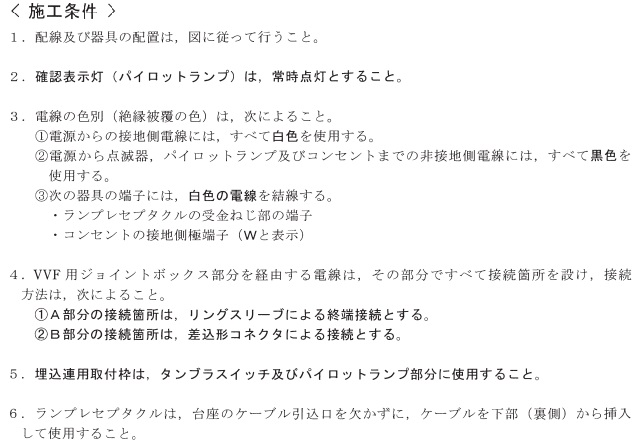

平成28年上期の施工条件

回答例

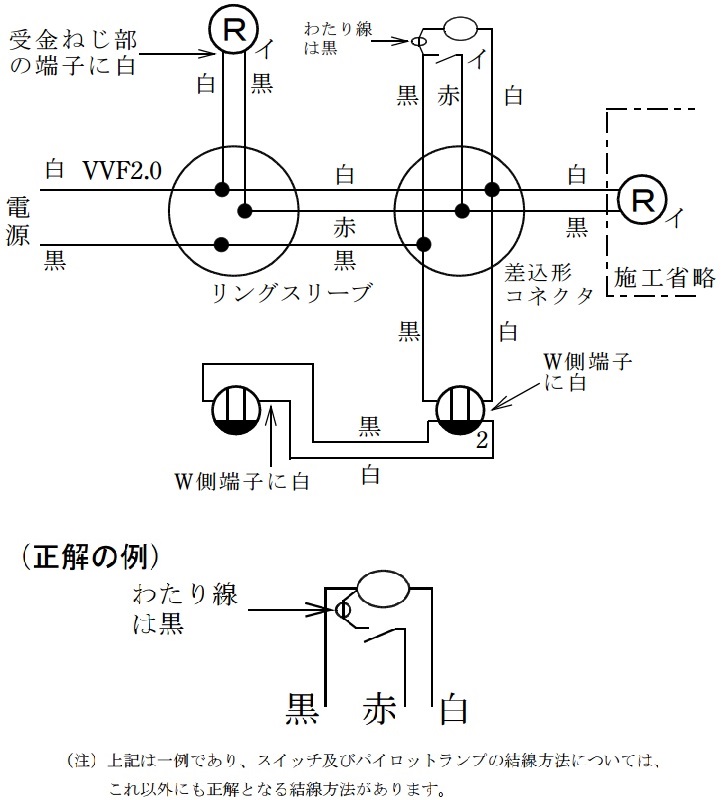

候補問題2の回答
候補問題2の正解の例

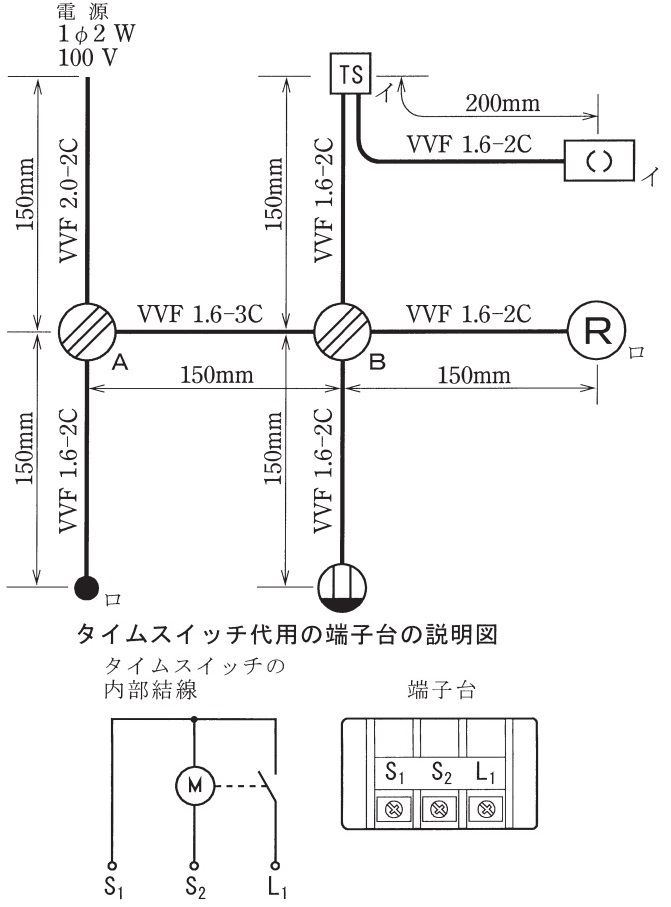

問題

図に示す低圧屋内配線工事を与えられた材料を使用し、<施工条件>に従って完成させなさい。
ただし、VVF用ジョイントボックス及びスイッチボックスは支給していないので、その取り付けは省略する。
なお、タイムスイッチは端子台で代用するものとする。
候補問題3
注:1.図記号は原則としてJIS 0303:2000に準拠している。
また、作業に直接関係ない部分等は省略又は簡略化してある。
2.Rは、ランプレセプタクルを示す。

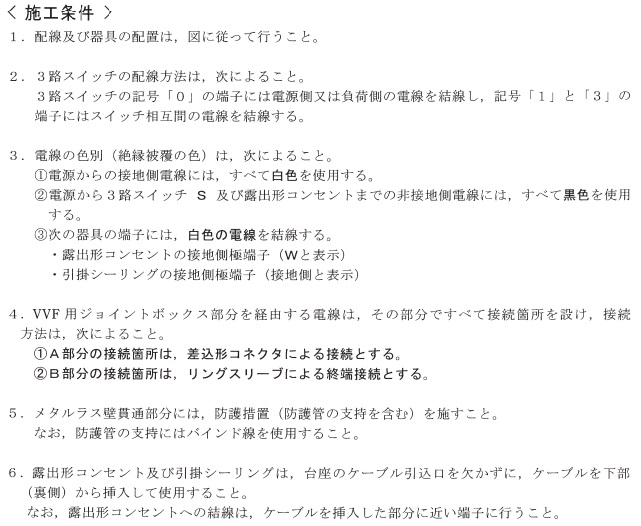

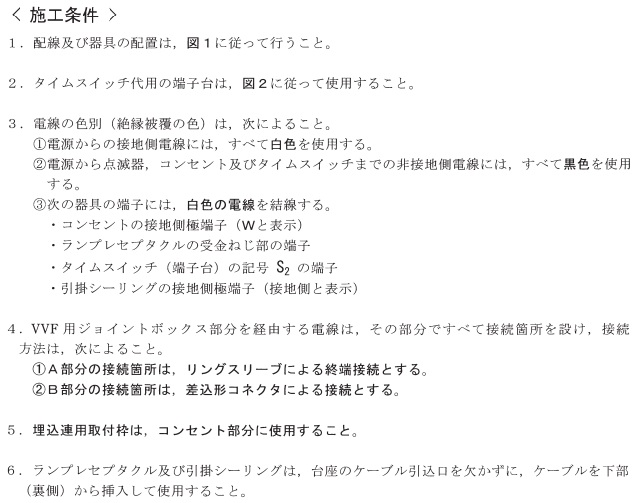

候補問題3の条件

回答例

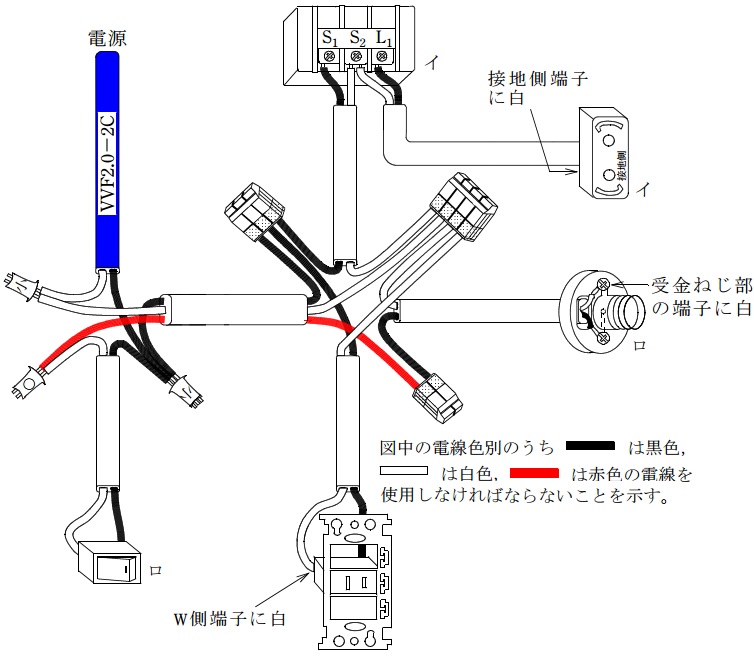

候補問題3の回答

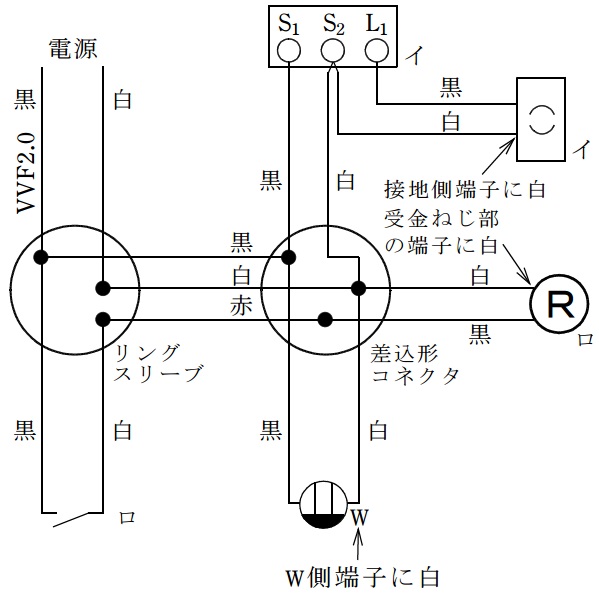

候補問題3の複線図

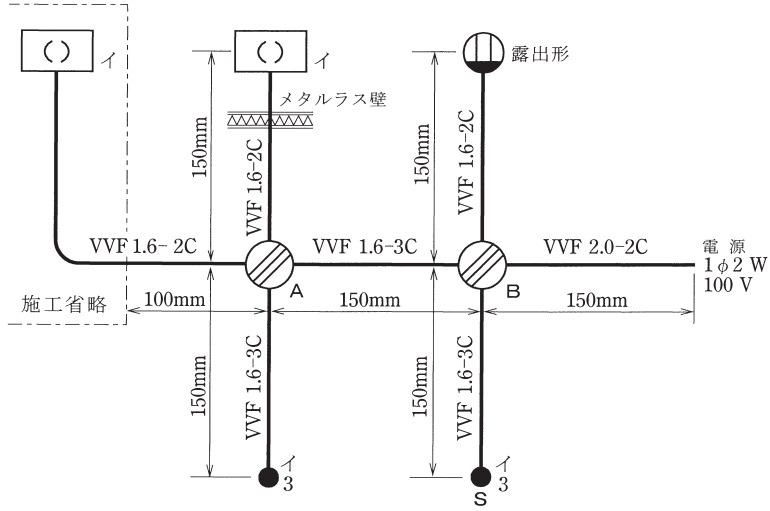

問題

図に示す低圧屋内配線工事を与えられた材料を使用し、<施工条件>に従って完成させなさい。
ただし、-----で示した部分は施工を省略する。
なお、VVF用ジョイントボックス及びスイッチボックスは支給していないので、その取り付けは省略する。

注:図記号は原則としてJIS 0303:2000に準拠している。
また、作業に直接関係ない部分等は省略又は簡略化してある。

回答例

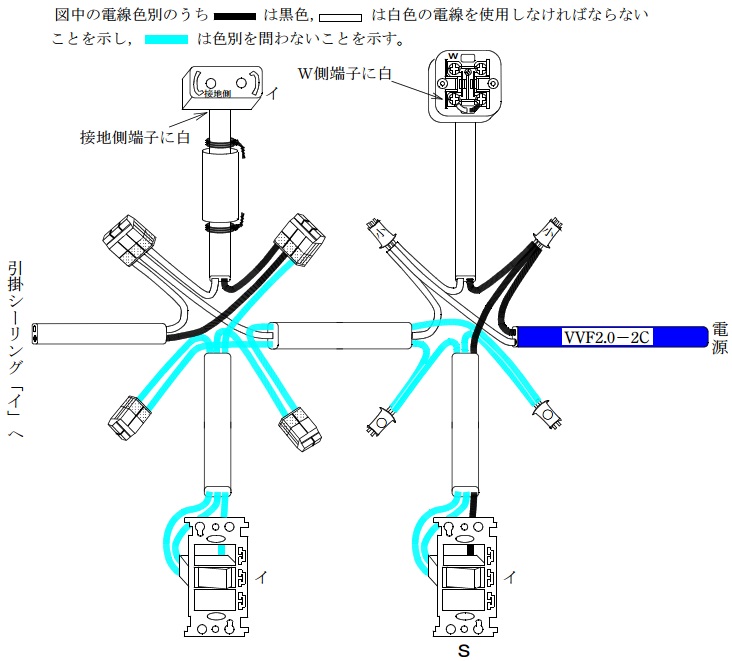

候補問題6の回答

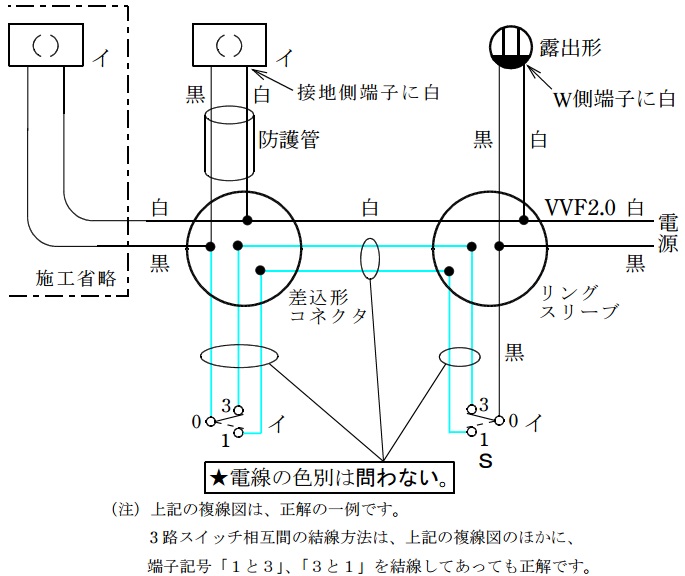

候補問題6の複線図

問題

図に示す低圧屋内配線工事を与えられた材料を使用し、<施工条件>に従って完成させなさい。
ただし、-----で示した部分は施工を省略する。
なお、VVF用ジョイントボックス及びスイッチボックスは支給していないので、その取り付けは省略する。

注:1.図記号は原則としてJIS 0303:2000に準拠している。
また、作業に直接関係ない部分等は省略又は簡略化してある。
2.Rは、ランプレセプタクルを示す。

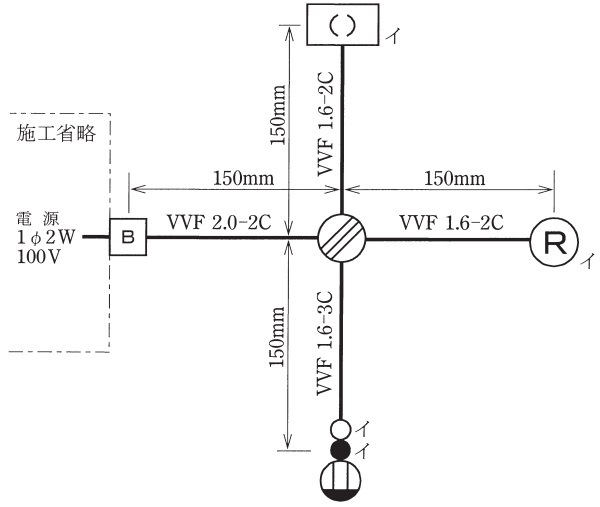

候補問題10

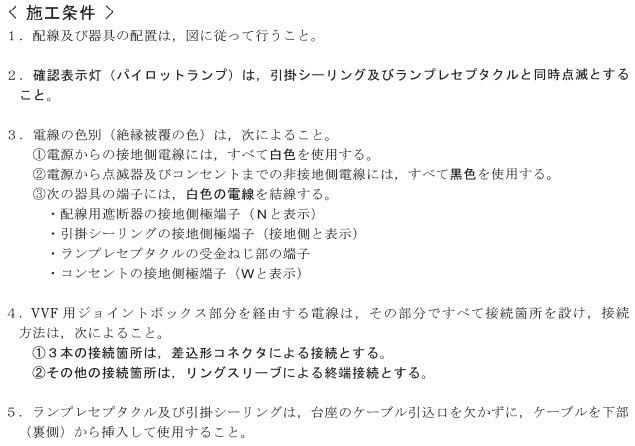

候補問題10の条件

回答例

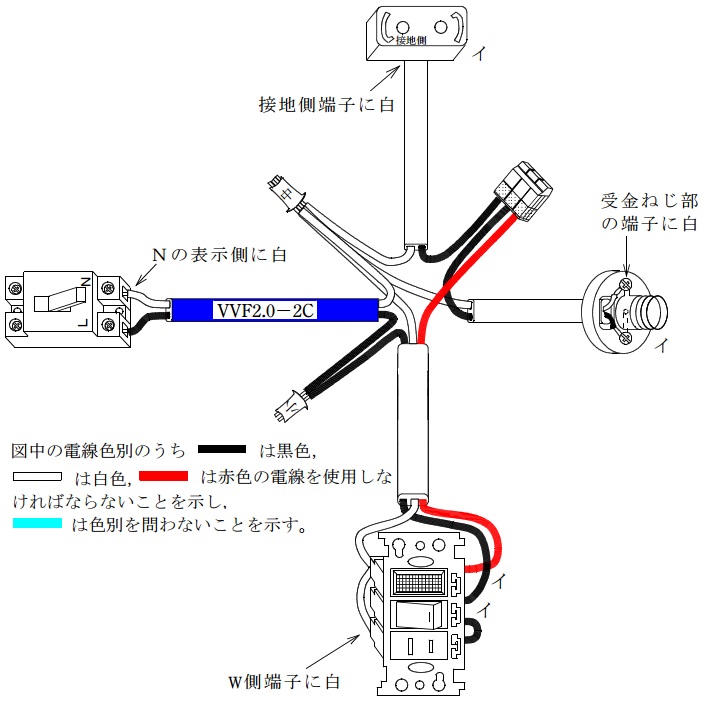

候補問題10回答

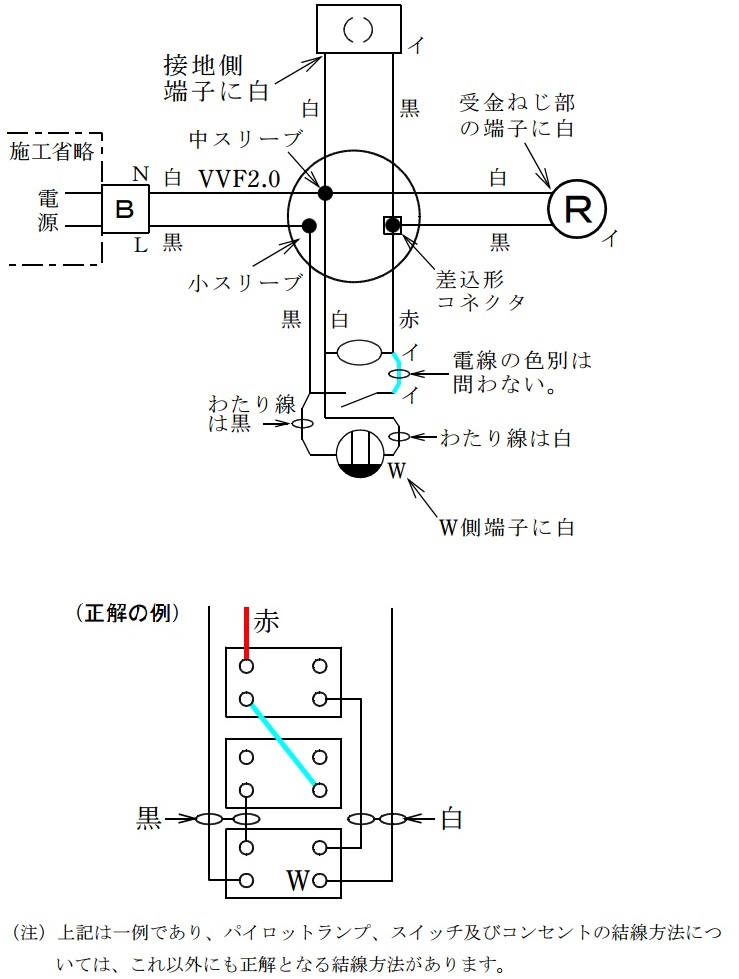

候補問題10複線図
