病院・医療施設向け配線器具
医療器用プラグ・コンセント
１９９６年改訂の内線規程により病院・診療所などにおいて、医療用電気機械器具を使用する部屋には
JIST１０２２（病院電気設備の安全基準）に基づき適切な接地工事を施す事が追加されました。
医療施設用のホスピタルグレードの配線器具です。
高度な接地性能、強度、耐薬品性を持った医用配線器具は高い信頼性と接触抵抗の少ない安定した結合で
オーディオ用電源コネクターとしても人気です。
AVルームの新築や改装時に明工社のホスピタルグレードコンセントを指定して取り付ける方が増えています。
そのほか実験室、研究所、コンピューター室、体育施設などにもお奨めです。
埋込コンセントの色は病院電機設備の安全基準で使い分けが決められています。
明工社 医用機器用プラグ
内部の結線状態が常時外側から見えるように、カバーが透明な樹脂でできていますので保守・点検が容易ですコードグリップをはじめ、外郭などは一般のプラグに比べ、格段に強化されています
端子部はコードのはさみ込み、圧着端子接続ができます
外形図面などのわかるＰＤＦファイルはこちらでご確認いただけます。
| ME2591 医用接地プラグ ２P＋E |
 |
| ME2591 |
| 本体：透明ポリカーボネート樹脂 コードグリップ＋器台：白ナイロン樹脂 １個価格 税込￥１５７３ １０個価格 税込￥１２１６６ |
| ME2591 |
| 医療施設用配線器具 JIS T-1021 圧着端子接続とケーブル挟込対応 保守点検が容易な透明樹脂カバー 端子刃：ニッケルメッキ黄銅 〈ＰＳ〉Ｅ 白：商用電源回路用 AV機器のタップ制作にも人気です |
| ME2591XXR 医用接地プラグ ２P＋E |
|
|
| ME2591XXR |
| 本体：透明ポリカーボネート樹脂 コードグリップ＋器台：赤ナイロン樹脂 １個価格 税込￥１５７３ １０個価格 税込￥１２１６６ |
| ME2591XXR |
| 医療施設用配線器具 JIS T-1021 圧着端子接続とケーブル挟込対応 保守点検が容易な透明樹脂カバー 端子刃：ニッケルメッキ黄銅 〈ＰＳ〉Ｅ 赤：一般非常電源・特別非常電源・ 瞬時特別非常電源用 |
| ME2591XXM 医用接地プラグ ２P＋E |
 |
| ME2591XXM |
| 本体：透明ポリカーボネート樹脂 コードグリップ＋器台：緑ナイロン樹脂 １個価格 税込￥１５７３ １０個価格 税込￥１２１６６ |
| ME2591XXM |
| 医療施設用配線器具 JIS T-1021 圧着端子接続とケーブル挟込対応 保守点検が容易な透明樹脂カバー 端子刃：ニッケルメッキ黄銅 〈ＰＳ〉Ｅ 緑：瞬時特別非常電源で、交流 無停電電源に使用可 |
| ME2591XXC 医用接地プラグ ２P＋E |
 |
| ME2591XXC |
| 本体：透明ポリカーボネート樹脂 コードグリップ＋器台：チョコナイロン樹脂 １個価格 税込￥１５７３ １０個価格 税込￥１２１６６ |
| ME2591XXC |
| 医療施設用配線器具 JIS T-1021 圧着端子接続とケーブル挟込対応 保守点検が容易な透明樹脂カバー 端子刃：ニッケルメッキ黄銅 〈ＰＳ〉Ｅ チョコ：白・赤・緑以外の用途に使用 |
明工社 医用機器用プラグ Ｌ型
角度を変えられる接地プラグは他になくAV機器の電源タップ制作にも人気です外形図面などがわかるＰＤＦファイルはこちらです。
| ME7073 医用接地プラグ Ｌ型 ２P＋E |
 |
| ME7073 |
| １個価格 税込￥２１１２ １０個価格 税込￥１９７５６ この商品は ＥＣショップからも ご購入いただけます |
| ME7073 |
| 医療施設用配線器具 JIS T-1021 〈ＰＳ〉Ｅ ４５度単位で向きを変えられます 丸型圧着端子、棒端子に対応 VCT/VCTF ２．０ｓｑ 対応 保守点検が容易な 透明ポリカーボネート樹脂カバー コードグリップ＋器台：白ナイロン樹脂 端子刃：ニッケルメッキ黄銅 |
確実なケーブル接続とコード保持の構造により信頼性は抜群です
コンセントタップを使用しても、コンセントにダイレクトに接続しても接続に不安がないのでオーディオ用としても人気です
明工社 医用機器用 UL/CSA登録品 NEMA5-15規格
アメリカUL規格、カナダCSA規格のHOSPITAL GRADE登録品で日本のPSE規格も持っています国内用としてはもちろん、アメリカ、カナダ等への輸出用医用機器にも安心してご使用いただけます
医用機器以外の重要な機器の電源用としても是非おすすめいたします
輸出機器製造用のコネクターなので1箱単位の販売になります

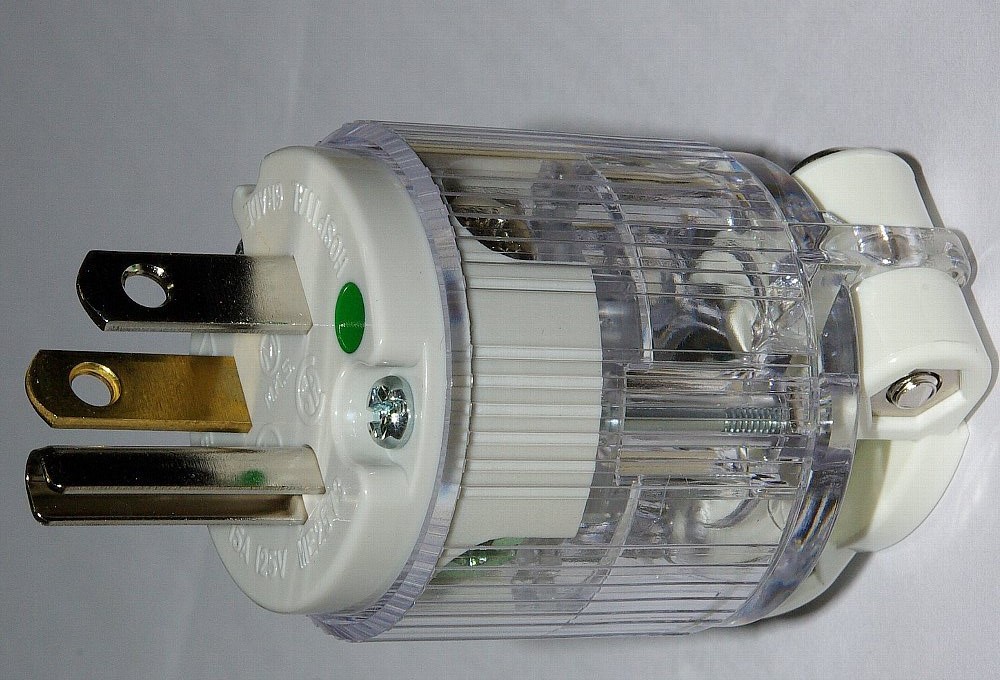

| ME2573 UL.CSA規格 医用接地プラグ |
拡大する |
| ME2573 |
| 本体：透明ポリカーボネート樹脂 コードグリップ＋器台：白ナイロン樹脂 1箱(１０個)単位での販売となります。 1箱価格 税込￥１６６２１ |
| ME2573 |
| UL FILE No.E8865 CSA FILE No.LR55575 USA・カナダのHospital Grade登録品 5-15P UL９４難燃性クラスV-24 AWG１８／３～１２／３対応 W側端子刃：ニッケルメッキ黄銅 グリーンドットマーク付き 図面はこちらのＰＤＦファイルで |
| ME7074 UL.CSA規格医用接地プラグ Ｌ型 |
 |
| ME7074 |
| 本体：透明ポリカーボネート樹脂 コードグリップ＋器台：白ナイロン樹脂 1箱(１０個)単位での販売となります。 1箱価格 税込￥２１５９３ |
| ME7074 |
| UL FILE No.E8865 CSA FILE No.LR55575 アメリカ・カナダのHospital Grade 登録品 5-15P 圧着端子接続とケーブル挟込対応 保守点検が容易な透明樹脂カバー AWG１８／３～１２／３対応 W側端子刃：ニッケルメッキ黄銅 グリーンドットマーク付き 図面はこちらのＰＤＦファイルで |
明工社 医用機器用埋込コンセント
| ME2853T1 医用1口接地コンセント |
 |
| ME2853T1 |
| ナイロン樹脂 白/Ｒ：赤 １個価格 税込￥２６７３ １０個価格 税込￥２５３００ |
| ME2853T1 |
| JIS T-1021 機器用埋込 医用コンセント 白：商用電源回路用 赤：一般非常電源・特別非常電源 瞬時特別非常電源用 緑・チョコは受注生産品です 〈ＰＳ〉Ｅ  ×１ |
明工社 医用機器用コンセント UL/CSA登録品 NEMA5-15R
アメリカUL規格、カナダCSA規格のHOSPITAL GRADE登録品 輸出機器製造用のコネクターなので1箱単位の販売になります| ME2853 医用1口接地コンセント |
 |
| ME2853 |
| UL９４難燃性クラスV-24 1箱(20個)単位での販売となります。 1箱価格 お問合せ下さい |
| ME2853 |
| UL FILE No.E95917 CSA FILE No.LR56620 5-15R 機器用埋込 医用コンセント アメリカ・カナダのHospital Grade 登録品 アースリードはUL１０１５AWG１４ ×１図面はこちらのＰＤＦファイルで |
明工社 医用設備用埋込コンセント
| ML1282T3W 医用2連接地コンセント |
 |
| ML1282T3W |
ナイロン樹脂＋ガラス繊維入りナイロン樹脂 2EHML医用接地埋込ダブルコンセント １個価格 税込￥１３８６ １０個価格 税込￥１０７２５ |
| ML1282T3W |
| 接地極が上でアースリード下出しの ML1282T4タイプ（取り寄せ）と 接地極が下でアースリード上出しの ML1282T3（在庫品）があります JIS T-1021 白：商用電源回路用 JIS T 1022 では、100V系に使用する 医用コンセントはJIS T1021「医用差込接続器」 に適合したものを使用することとなっています |
| ML1282T3R 医用2連接地コンセント |
 |
| ML1282T3R |
| ナイロン樹脂＋ガラス繊維入りナイロン樹脂2EH ML医用接地埋込ダブルコンセント １個価格 税込￥１３８６ １０個価格 税込￥１０７２５ |
| ML1282T3R |
| 接地極が上でアースリード下出しの ML1282T4タイプ（取り寄せ）と 接地極が下でアースリード上出しの ML1282T3（在庫品）があります JIS T-1021 赤：一般非常電源・特別非常電源・ 瞬時特別非常電源用 商用電源が停止したとき、一般非常電源は40秒以内に特別非常電源は10秒以内に電圧が確立し、自動的に負荷回路に切り換えて接続し、かつ、商用電源が復旧したとき、自動的に切り換わって復帰できるものとする |
| ML1282T3M 医用2連接地コンセント |
 |
| ML1282T3M |
| ナイロン樹脂＋ガラス繊維入りナイロン樹脂2EH ML医用接地埋込ダブルコンセント １個価格 税込￥１３８６ １０個価格 税込￥１０７２５ |
| ML1282T3M |
| 接地極が上でアースリード下出しの ML1282T4タイプ（取り寄せ）と 接地極が下でアースリード上出しの ML1282T3（在庫品）があります JIS T-1021 緑：瞬時特別非常電源で、交流 無停電電源に使用可 無停電非常電源は、10分間以上継続して負荷に電力を供給できる無停電電源装置（UPS）と40秒又は10秒以下で電圧が確立し10時間以上連続運転が可能な自家用発電設備とを組み合わせたものとする |
| ML1282T3C 医用2連接地コンセント |
 |
| ML1282T3C |
| ナイロン樹脂＋ガラス繊維入りナイロン樹脂2EH ML医用接地埋込ダブルコンセント １個価格 税込￥１３８６ １０個価格 税込￥１０７２５ |
| ML1282T3C |
| 接地極が上でアースリード下出しの ML1282T4タイプ（取り寄せ）と 接地極が下でアースリード上出しの ML1282T3（在庫品）があります JIS T-1021 チョコ：上記以外 |
医用コンセントと一般用コンセントの違い
| 医用 | 一般用 |
|
【衝撃強度】 2.3kgの鋼製円柱の錘を46ｃｍの高さからコンセント表面に落としたとき、 再使用が可能であること。 |
規定なし 殆ど破損 |
|
【耐引き抜き性】 コンセントに差し込んだ鋼製の試験用プラグに、 真横および上下に衝撃を加えたとき、有害な異常がないこと。 衝撃力＝4.5kgの錘を60ｃｍの高さから落とす。 |
規定なし 殆ど破損、または刃受けの保持力が減少し、発熱の危険性あり。 |
|
【接地極の接触抵抗】 10ｍΩ以下。 |
50ｍΩ以下。 |
|
【アンモニアガス耐久】 72時間に耐えること。 |
24時間に耐えること。 |
|
【開閉性能】 ①15A.125V. 負荷の力率 約1 開閉回数約20回／分 連続10000回 ②22.5A.125V. 負荷の力率 約1 開閉回数約10回／分 連続100回 |
①15A.125V. 負荷の力率 約0.6 開閉回数約20回／分 連続5000回 ②22.5A.125V. 負荷の力率 約1 開閉回数約10回／分 連続100回 |
このように医用コンセントは耐久性・信頼性が非常に優れています。
この特製を生かしてオーディオ用コンセントとしても人気です。
使用例としてサウンドスプライト様のご好意でリンクを張らせて頂きました。
サウンドスプライトをご参照ください。
明工社 医用機器用コンセント UL/CSA登録品 NEMA5-15R
アメリカUL規格、カナダCSA規格のHOSPITAL GRADE登録品 輸出機器製造用のコネクターなので1箱単位の販売になります| ME8502 医用2連接地コンセント |
 |
| ME8502 |
| 白 ナイロン樹脂 UL９４ V-２ 1箱(１０個)単位での販売となります。 1箱価格 税込￥３６３８８ |
| ME8502 |
| UL.FILE.E95917 CSA.FILE.LR55575 USA・カナダのHospital Grade登録品 5-15R 医用接地埋込ダブルコンセント リベットかしめでゆるむ心配のない接地リード 導電部は巻付、はさみ込み、圧着端子に対応 刃受けは二重バネ構造＋耐衝撃ナイロン樹脂 取り付け金具はニッケルメッキで腐食防止 UL94 V-2相当の難燃性 アースリードはUL１０１５AWG１４ |
パナソニック電工 医用設備用埋込コンセント
| WN1318K ダブルコンセント |
 |
| WN1318K |
| ミルキーホワイト WN１３１８G：緑 フロントカバー：ナイロン リアボディー：ユリア樹脂 １個価格 税込￥１３５３ １０個価格 税込￥１２６２８ |
| WN1318K |
| フルカラー医用接地付きダブルコンセント JIS T１０２１－１９９７ 単線専用 IV１．６φ/２．０φ VVF１．６φ/２．０φ VVR１．６φ/２．０φ 接地リードはリングスリーブ使用 医用電気機器を使用する部屋のコンセントに 白（ミルキーホワイト）：一般商用電源回路用 緑：瞬時特別非常電源で、交流 無停電電源（医用UPS回路）に使用可能 〈ＰＳ〉Ｅ ×２医用室（手術室･分娩室など、医用機器を使用する可能性のある場所すべて）へお薦め |
医用接地の概念図
明工社 病院用タップ 医用機器用４個口
| 明工社 病院用タップ 医用機器用４個口１５００W 接地タップ 〈ＰＳ〉Ｅ | |||||
| 品番.品名 | 色・材質 | 在庫 | 1個価格 | 10個価格 | 備考 |
|
MR７５４８TD3 ２P＋E 15A 病院用接地タップVCT ３ｍコード | 白・赤・緑・チョコ ポリカーボネート/ ポリエステル 複合樹脂 UL９４ V-０ |
＊ | 税込￥１０９３４ | 税込 ￥１０５４３５ |
医用機器の電源をとる場合 オフィス用のOAタップでは 信頼性が低く問題があります 病院用タップは医用プラグと 医用コンセントの組み合わせで 安心して使用いて頂けます コンセント・コード・グリップを 同じ色に統一し 電源の種類の識別が簡単で 間違いのない様になっています 横差し構造で液体が 進入しにくい構造です W75×L240×H55 |
MR７５４８TD5
２P＋E 15A 病院用接地タップVCT ５ｍコード |
税込 ￥１１３９６ | 税込 ￥１０９８９０ |
|||
 ×４ （片側４個） | |||||
| 品番.品名 | 色・材質 | 在庫 | 1個価格 | 10個価格 | 備考 |
|
MR7360TD3
２P＋E 15A 病院用接地タップ導通表示ランプ付 VCT ３ｍコード |
白・赤・緑・チョコ ポリカーボネート/ ポリエステル 複合樹脂 UL９４ V-０ |
＊ | 税込 ￥１３３９８ | 税込 ￥１２９１９５ |
医用機器の電源をとる場合 オフィス用のOAタップでは 信頼性が低く問題があります 病院用タップは医用プラグと 医用コンセントの組み合わせで 安心して使用いて頂けます コンセント・コード・グリップを 同じ色に統一し 電源の種類の識別が簡単で 間違いのない様になっています 接地端子の付いたフル装備 電源は本体の左右からとれます 通電表示ランプ寿命は １０万時間以上です 横差し構造で液体が 進入しにくい構造です W120×L200×H53 |
|
MR7360TD5 ２P＋E 15A 病院用接地タップ導通表示ランプ付 VCT ５ｍコード |
税込 ￥１３８６０ | 税込 ￥１３３６５０ |
|||
|
MR7370TD3 ２P＋E 15A 病院用接地タップ導通表示ランプ付 VCT ３ｍコード |
税込￥１３０９０ | 税込 ￥１２６２２５ |
|||
|
MR7370TD5 ２P＋E 15A 病院用接地タップ導通表示ランプ付 VCT ５ｍコード |
税込￥１３５５２ | 税込 ￥１３０６８０ |
|||
×４ （左右２個×２） |
|||||
