平成２２年度　第一種 電気工事士技能試験問題

問題

「施工条件」
１．配線及び器具の配置は、図１に従って行うこと。

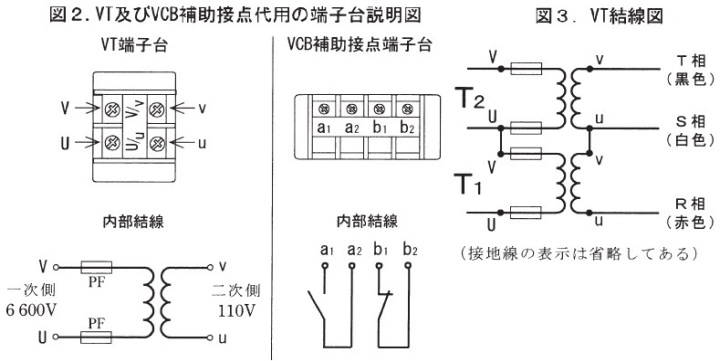

２．ＶＴ及びＶＣＢ補助接点代用の端子台は、図２に従って使用すること。
３．ＶＴ代用の端子台の結線及び配置は、図３に従い、かつ、次のように行うこと。
（１）ＶＴ（Ｔ１、Ｔ２）の１端子に結線できる電線本数は２本以下とする。
（２）接地線は、ＶＴ（Ｔ１）のv端子に結線する。
（３）ＶＴ代用の端子台の二次側端子のわたり線は、より線２㎟（白色）を使用する。

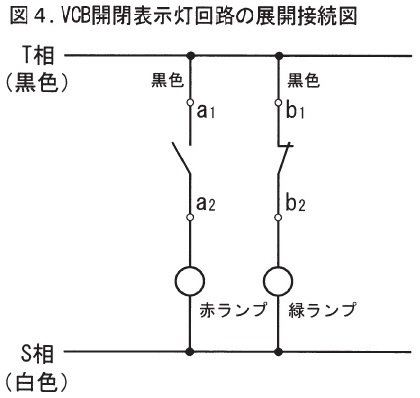

４．ＶＣＢ開閉表示灯回路は、図４に従うこと。なお、パイロットランプ間のわたり線は、単線
太さ１．６ｍｍ（白色）を使用すること。
５．電線の色別（ケーブルの場合は絶縁被覆の色）は、次によること。
（１）接地線は、緑色を使用する。
（２）接地側電線は、すべて白色を使用する。
（３）ＶＴの二次側の配線は、Ｒ相に赤色、Ｓ相に白色、Ｔ相に黒色を使用する。
６．ジョイントボックス内の電線は、必ず接続点を設け、その接続は終端接続とし、リングスリーブ
による接続とすること。
７．ジョイントボックスは、打ち抜き済みの穴だけをすべて使用すること。

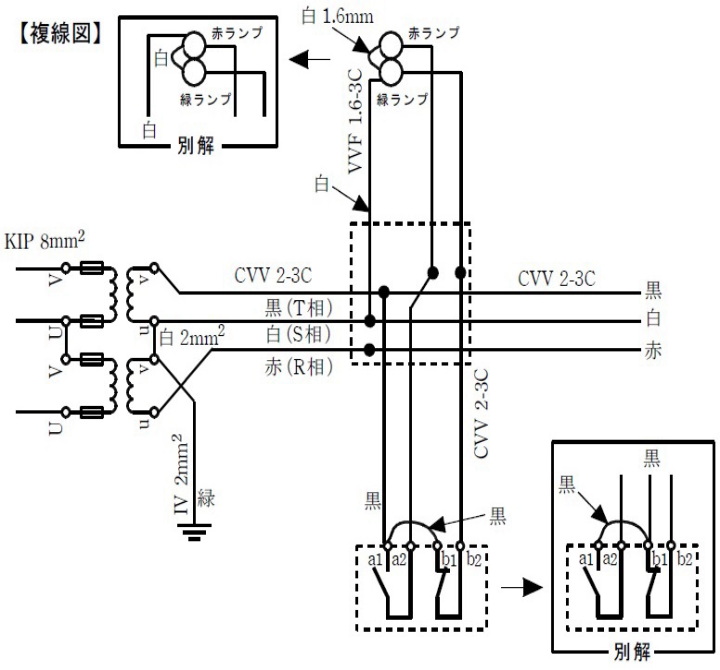

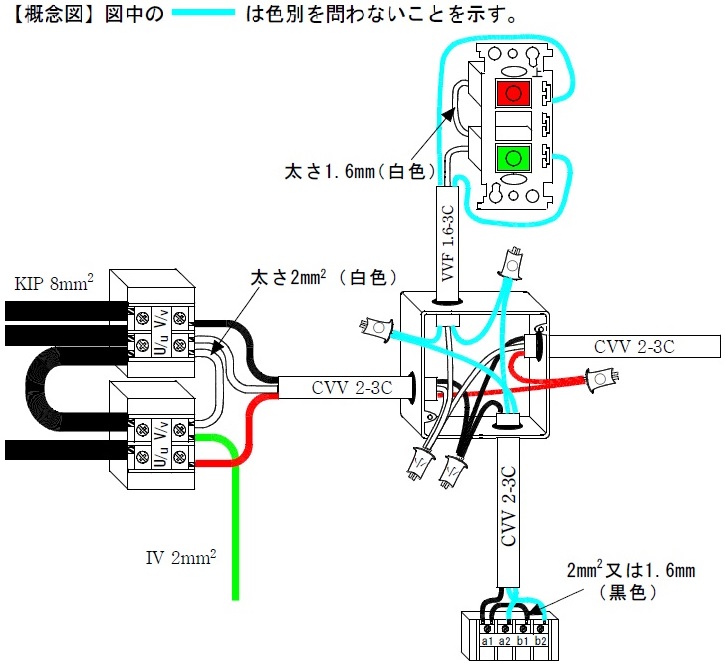

回答例
