平成27年度 第一種 電気工事士技能試験問題

第一種電気工事士技能試験の過去問題集です。
平成27年12月6日に実施されたこの年の問題です。
これは財団法人電気技術者試験センターが作成した過去問題リストから抜粋したものです。
毎年似た問題が公表候補問題の中に含まれるので参考にして下さい。

問題

図1に示す配線工事を、与えられた材料を使用し、「施工条件」に従って完成させなさい。
ただし-----で示した部分は施工を省略する。
また、変圧器及び開閉器は端子台で代用する。

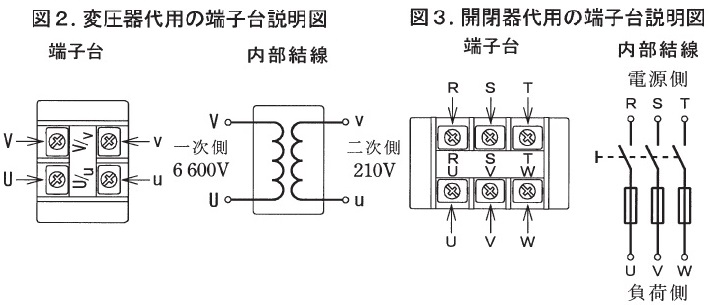

図2は「変圧器代用の端子台説明図」を、図3は「開閉器代用の端子台説明図」を、図4は
「変圧器結線図」を示す。
ジョイントボックス(アウトレットボックス)の接地工事は省略する。
平成27年技能試験問題
(注)
1.図記号は、原則としてJIS C 0617-1~13及びC 0303:2000に準拠して示してある。
また、作業に直接関係のない部分等は、省略又は簡略化してある。
2.Rはランプレセプタクルを示す。
代用端子台接続図
変圧器結線図

「施工条件」
1.配線及び器具の配置は、図1に従って行うこと。
2.変圧器代用の端子台は、図2に従って使用すること。
3.開閉器代用の端子台は、図3に従って使用すること。
4.変圧器代用の端子台の結線及び配置は、図4に従い、かつ、次のように行うこと。
(1)接地線は、変圧器T1のv端子に結線する。
(2)変圧器代用の端子台の二次側端子のわたり線は、IV5.5㎟(黒色)を使用する。
5.電源表示灯は、変圧器二次側のv相とw相間に、運転表示灯は、開閉器二次側のU相とV相間に
接続すること。
6.電線の色別(ケーブルの場合は絶縁被覆の色)は、次によること。
(1)接地線は、緑色を使用する。
(2)接地側電線は、わたり線を除きすべて白色を使用する。
(3)変圧器の二次側の配線は、わたり線を除きu相に赤色、v相に白色、w相に黒色を使用する。
(4)開閉器の負荷側から電動機に至る配線は、U相に赤色、V相に白色、W相に黒色を使用する。
(5)ランプレセプタクルの受金ねじ部の端子には、白色の電線を結線する。
7.ジョイントボックス内の電線は、必ず接続点を設け、その接続は終端接続とし、リングスリーブによる
圧着接続とすること。
8.ジョイントボックスは、打ち抜き済みの穴だけをすべて使用すること。
9.ランプレセプタクルの台座のケーブル引込口は欠かずに、ケーブルを下部(裏側)から挿入すること。

回答例

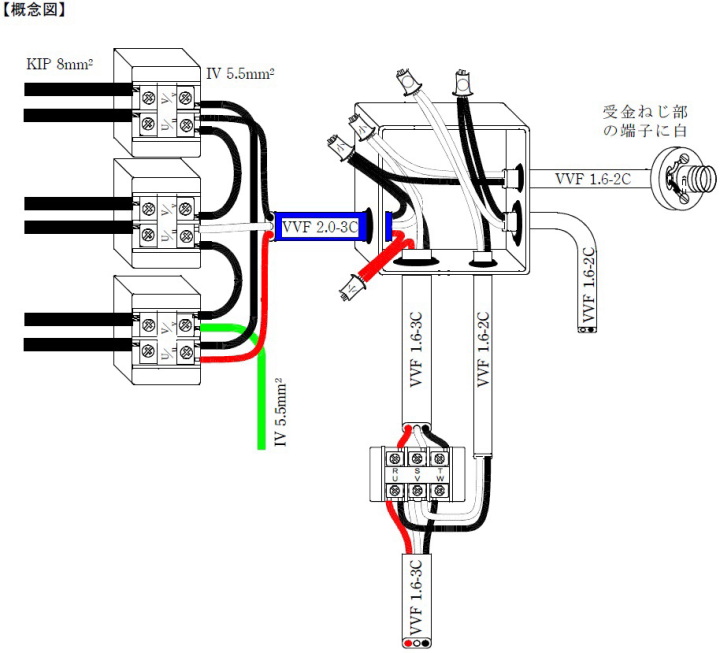

平成27年技能試験完成概念図

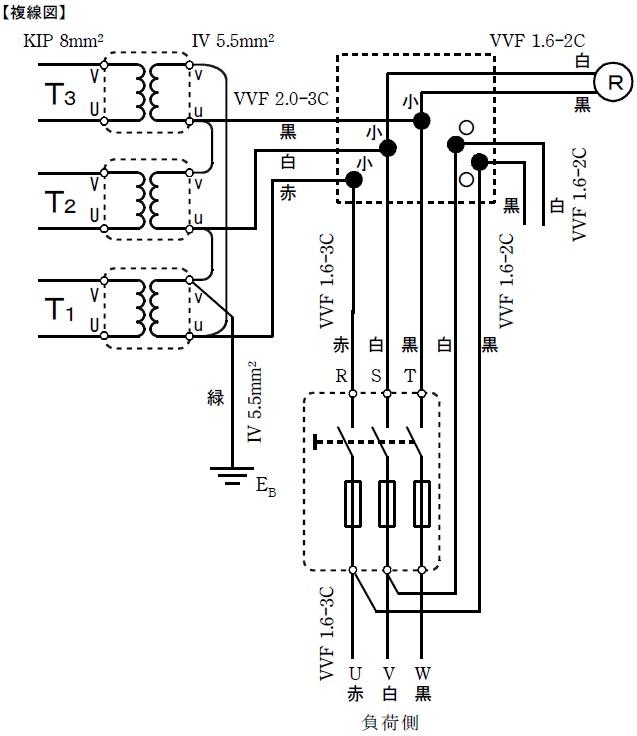

平成27年度技能試験複線図
