平成24年度 第一種 電気工事士技能試験問題

第一種電気工事士技能試験の過去問題集です。
平成24年12月9日に実施されたこの年の問題です。
これは財団法人電気技術者試験センターが作成した過去問題リストから抜粋したものです。
毎年似た問題が公表候補問題の中に含まれるので参考にして下さい。

問題

図1に示す配線工事を、与えられた材料を使用し、「施工条件」に従って完成させなさい。
ただし-----で示した部分は施工を省略する。
また、変圧器及び開閉器は端子台で代用する。
図2は「変圧器代用の端子台説明図」を、図3は「開閉器代用の端子台説明図」を示す。
ジョイントボックス(アウトレットボックス)の接地工事は省略する。
平成24年技能試験問題
(注)
1.図記号は、原則としてJIS C 0617-1~13及びC 0303:2000に準拠して示してある。
また、作業に直接関係のない部分等は、省略又は簡略化してある。
2.Rはランプレセプタクルを示す。

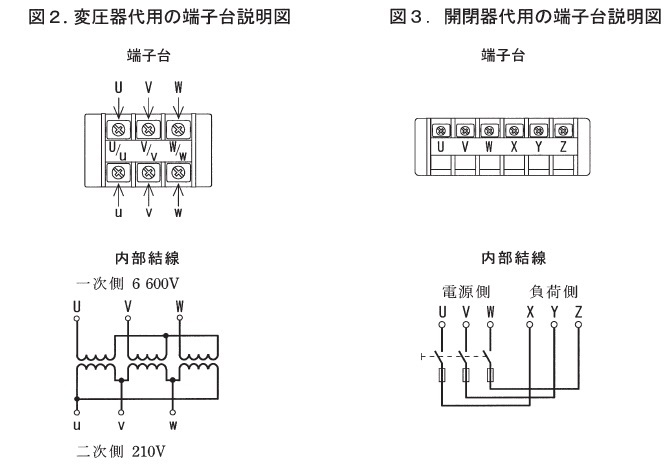

代用端子台説明図

「施工条件」
1.配線及び器具の配置は、図1に従って行うこと。
2.変圧器及び開閉器代用の端子台は、図2、図3に従って使用すること。
3.電源表示灯はu相とv相間に、運転表示灯はY相とZ相間に接続すること。
4.電線の色別(ケーブルの場合は絶縁被覆の色)は、次によること。
(1)接地線は、緑色を使用する。
(2)接地側電線は、すべて白色を使用する。
(3)変圧器の二次側の配線は、u相に赤色、v相に白色、w相に黒色を使用する。
(4)開閉器の負荷側と動力用コンセントの配線は、x相に赤色、y相に白色、z相に黒色を使用する。
(5)ランプレセプタクルの受金ねじ部の端子には、白色の電線を結線する。
5.ジョイントボックス内の電線接続は終端接続とし、リングスリーブによる接続とすること。
6.ジョイントボックス(アウトレットボックス)は、打ち抜き済みの穴だけをすべて使用すること。
7.ランプレセプタクルの台座のケーブル引込口は欠かずに、ケーブルを下部(裏側)から挿入すること。

回答例

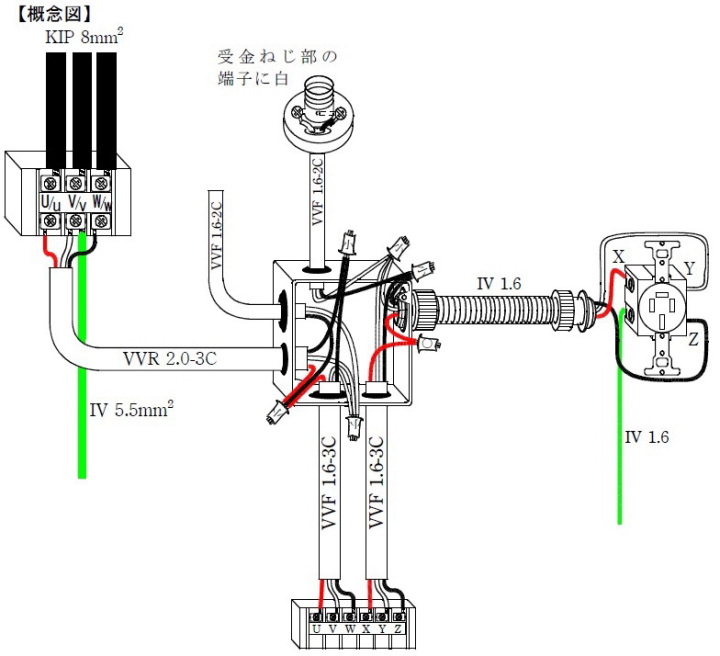

平成24年技能試験完成概念図

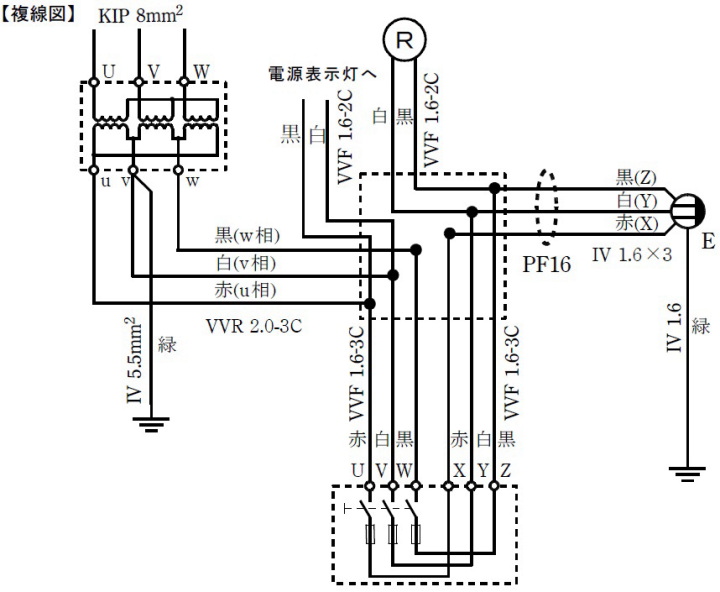

平成24年技能試験複線図
